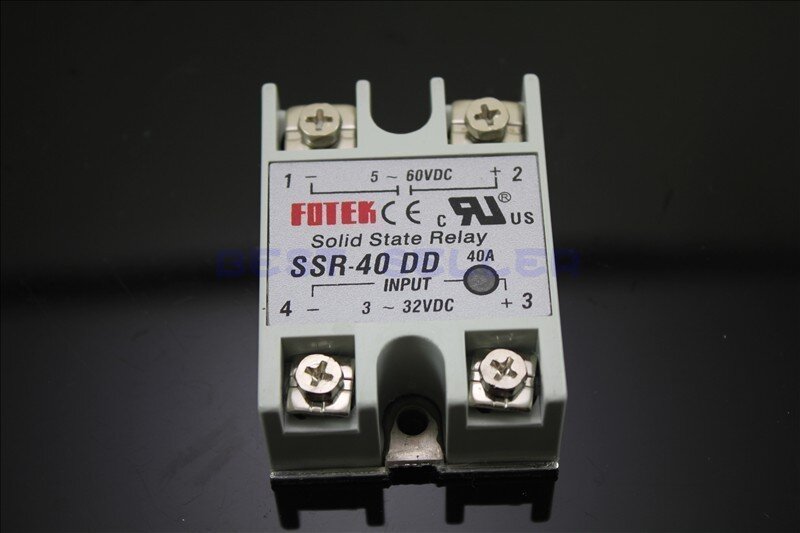

چرا رله های حالت جامد (SSR) می سوزد؟
رله حالت جامد در صورت استفاده نادرست یا شرایط نامناسب، ممکن است دچار خرابی یا سوختن شوند. در ادامه، به بررسی عوامل مؤثر در سوختن رله اس اس ار و راهکارهای پیشگیری از آن میپردازیم.
چرا رله حالت جامد دچار سوختگی میشود؟
چه عواملی باعث سوختن رله الکترونیکی SSR (اس اس ار) میشود؟ مانند هر قطعه الکترونیکی دیگری، رله حالت جامد نیز در صورت استفاده نادرست یا قرار گرفتن در شرایط کاری نامطلوب، ممکن است دچار خرابی شوند. در ادامه به مهمترین عواملی میپردازیم که میتوانند منجر به سوختن رله SSR شوند و راهکارهایی برای پیشگیری از آنها ارائه میکنیم.
۱. انتخاب نادرست جریان نامی
یکی از رایجترین دلایل آسیبدیدگی رله SSR، انتخاب جریان نامی نامتناسب با نوع بار است. هرچند رله حالت جامد برای عملکرد بیوقفه طراحی شدهاند، اما تحمل آنها نیز محدودیت دارد. در بارهای مقاومتی مانند المنتهای گرمایشی، باید جریان نامی رله حدود ۳۰ تا ۴۰ درصد بیشتر از جریان واقعی بار در نظر گرفته شود. در حالی که در بارهای القایی مانند موتورهای الکتریکی، بهدلیل افزایش جریان راهاندازی و ایجاد ولتاژ معکوس، این حاشیه ایمنی باید حداقل ۵۰ درصد باشد. بیتوجهی به این نکته ساده، یکی از شایعترین دلایل سوختن رله اس اس ار است.
در بسیاری از پروژههای صنعتی، انتخاب جریان نامی دقیق به دلیل پیچیدگی محاسبات یا فشار زمان نادیده گرفته میشود. برای مثال، در خطوط مونتاژ با بارهای مقاومتی متغیر، مشاهده شده که استفاده از رله SSR با ظرفیت برابر یا حتی پایینتر از جریان کاری، باعث ایجاد افزایش تدریجی حرارت و سوختن رله در طی چند هفته شده است. راهحل سادهای مانند افزودن یک ضریب ایمنی ۳۰ تا ۵۰ درصدی میتواند از بسیاری از این خرابیها جلوگیری کند.
۲. اضافه بار و نوسانات ولتاژ
تحمل حرارتی و الکتریکی رله حالت جامد محدود است. عبور جریان بیش از ظرفیت، چه بهصورت پیوسته و چه بهصورت لحظهای، باعث تولید حرارت شدید در بخشهای داخلی میشود. افزونبراین، نوسانات شدید ولتاژ، افزایش ناگهانی ولتاژ (Surge) یا وقوع جریانهای هجومی (Inrush Current) میتواند ساختار داخلی SSR را مختل کند. استفاده از تجهیزات حفاظتی مانند واریستور یا فیوزهای مناسب برای کنترل این نوسانات، از اقدامات حیاتی در طراحی مدار است.
۳. عدم دفع حرارت مناسب
هرچند در ظاهر SSR قطعهای کوچک و ساده به نظر میرسد، اما در حین عملکرد، حرارت قابلتوجهی تولید میکند. در صورتیکه این گرما به درستی تخلیه نشود، دمای داخلی از حد مجاز فراتر رفته و بهتدریج یا حتی بهصورت ناگهانی باعث سوختن رله میشود. نصب هیتسینک با ظرفیت مناسب، استفاده از پدهای حرارتی و حتی فن خنککننده، در محیطهایی با دمای بالا، ضروری است.
در تابلوهای برق فشرده که تهویه مناسبی ندارند، SSRها مستعد داغ شدن بیشازحد هستند. در یکی از پروژههای کنترل دمای صنعتی، بهدلیل نصب رله روی سطحی پلاستیکی بدون هیتسینک، حرارت جمعشده منجر به ذوب شدن بدنه SSR و قطع کامل مدار شد. انتخاب محل مناسب نصب و استفاده از خمیرهای انتقال حرارت در کنار هیتسینک آلومینیومی میتواند عملکرد رله را پایدار نگه دارد.
۴. ولتاژ معکوس (Reversing Voltage)
در بارهای القایی مانند پمپها یا موتورهای القایی، امکان تولید ولتاژ معکوس در خروجی SSR وجود دارد. این ولتاژ ممکن است فراتر از آستانه تحمل نیمههادیهای داخلی رله باشد و منجر به تخریب قطعه شود. به همین دلیل، در اینگونه کاربردها، استفاده از دیود هرزگرد (Freewheeling Diode) یا مدارهای جبرانساز ولتاژ، یکی از ملزومات طراحی بهشمار میرود.
یک نمونه متداول در بارهای القایی، زمانی رخ میدهد که موتور ناگهان متوقف میشود و انرژی ذخیرهشده در سیمپیچ، به شکل ولتاژ معکوس ظاهر میشود. اگر در طراحی مدار از دیود هرزگرد یا مدار اسنابر استفاده نشده باشد، این ولتاژ ناگهانی میتواند به نیمههادیهای داخلی SSR آسیب بزند. چنین اتفاقی بهویژه در خطوط تولید دارای توقفهای پیدرپی بسیار رایج است.
۵. عیوب ساخت یا نصب نادرست
گاهی ریشه مشکل نه در طراحی بلکه در اجرای نهایی است. اتصالات سست، لحیمکاری بیکیفیت، یا انتخاب کابلهایی با مقطع نامناسب میتواند باعث ایجاد مقاومت اضافی و بهتبع آن، افزایش حرارت در محل اتصال شود. همچنین، نصب رله بدون درنظر گرفتن جریان هوا یا در نزدیکی منابع حرارتی دیگر، احتمال خرابی را افزایش میدهد. رعایت اصول استاندارد نصب، تأثیر مستقیمی بر عمر مفید رله الکترونیکی SSR دارد.
در شرایطی که سیمکشی شل یا اتصالات خورده شده به کار گرفته شود، نقاط اتصال در رله حالت جامد مانند مقاومت عمل میکنند. این موضوع در بلندمدت سبب گرم شدن غیرعادی آن ناحیه و در نهایت تخریب داخلی SSR میشود. بررسی دقیق کانکشنها، استفاده از ابزار مناسب در نصب، و انجام تستهای حرارتی با دوربین ترموویژن در هنگام راهاندازی اولیه تابلو، از جمله اقدامات پیشگیرانه ضروری در این زمینه است.
راهکارهای پیشگیری از خرابی رله حالت جامد
هرچند رله حالت جامد به دلیل نداشتن قطعات مکانیکی و توان تحمل بالا، گزینهای قابل اعتماد در مدارهای صنعتی محسوب میشود، اما بهرهبرداری نادرست یا بیتوجهی به اصول نصب و انتخاب آن میتواند عمر این قطعه را کاهش دهد. برای بهرهمندی حداکثری از عملکرد رله SSR و پیشگیری از سوختگی یا خرابی زودهنگام آن، رعایت نکات فنی زیر توصیه میشود:
انتخاب صحیح SSR: انتخاب رله باید متناسب با نوع بار (AC یا DC)، جریان مصرفی، و ماهیت بار (مقاومتی یا القایی) باشد. برای مثال، در بارهای القایی بهتر است از رله حالت جامد با ظرفیت بالاتر استفاده شود.
استفاده از سیستمهای دفع حرارت: رله حالت جامد هنگام کار گرما تولید میکنند. استفاده از هیتسینک یا فن در کنار آنها ضروری است تا دمای عملکرد در محدوده ایمن باقی بماند.
محافظت در برابر نوسانات ولتاژ: نصب واریستور یا سایر مدارهای محافظتی میتواند رله را از آسیب ناشی از افزایش ناگهانی ولتاژ مصون دارد.
نصب صحیح و اصولی: اتصالات محکم، انتخاب کابل مناسب و رعایت فاصله مناسب از سایر اجزای گرمازا در تابلو، همگی در افزایش دوام رله مؤثرند.
محصولات پیشنهادی از ساوا الکتریک
فروشگاه ساوا الکتریک مجموعهای از رله الکترونیکی SSR با کیفیت بالا را ارائه میدهد. در ادامه، به معرفی سه محصول از این فروشگاه میپردازیم؛ که با قیمت رله ssr مناسب میتوانید به راحتی خرید خود را به صورت آنلاین انجام دهید:
رله الکترونیکی SSR تک فاز ۴۰ آمپر SO۹۴۳۴۶۰ سلدوک فرانسه
این رله برای کاربردهای صنعتی با بارهای مقاومتی مناسب است و از کیفیت ساخت بالایی برخوردار است.
رله الکترونیکی SSR سه فاز ۷۰ آمپر AC-AC آکتا
مناسب برای کنترل بارهای سه فاز با جریان بالا، این رله دارای طراحی مقاوم و عملکرد قابل اعتماد است.
رله الکترونیکی SSR تک فاز ۵۰ آمپر سلدوک Celduc SO۷۴۵۰۹۰
این رله با ظرفیت جریان بالا و طراحی فشرده، گزینهای مناسب برای کاربردهای متنوع صنعتی است.
نتیجهگیری
رله حالت جامد (SSR) ابزارهای حیاتی در سیستمهای الکترونیکی و صنعتی هستند که در صورت انتخاب و استفاده صحیح، عملکردی مطمئن و طول عمر بالا دارند. با رعایت نکات فنی و استفاده از محصولات با کیفیت، میتوان از خرابیهای ناگهانی و هزینههای اضافی جلوگیری کرد. فروشگاه ساوا الکتریک با ارائه محصولات متنوع و با کیفیت، همراه مطمئنی در انتخاب و خرید رله SSR برای شما خواهد بود.
