راهنمای جامع شیشههای دید (Sight Glass) در صنایع فرآیندی
شیشههای دید یا Sight Glasses ابزارهای تخصصی و حیاتی در صنایع فرآیندی به شمار میروند. این ابزارها امکان نظارت مستقیم بر وضعیت و سطح مایعات و سیالات داخل مخازن و خطوط لوله را فراهم میکنند و نقش مهمی در ایمنی، کیفیت و کارایی فرآیندها ایفا میکنند.
شیشههای دید در صنایع متنوعی کاربرد دارند، از جمله:
- داروسازی و تولید زیستی
- فرآوری غذا و نوشیدنی
- نیمههادیها و الکترونیک
- تأسیسات آب و برق
- تولید انرژی و نیروگاهها
- نفت، گاز و پتروشیمی
- تصفیه و مدیریت فاضلاب
در این مقاله، با انواع، مواد سازنده، کاربردها و نکات مهم انتخاب شیشههای دید آشنا خواهید شد.
شیشه دید چیست و چرا اهمیت دارد؟
شیشه دید، که به آن پنجره دید یا پورت دید نیز گفته میشود، یک پنجره شفاف است که امکان مشاهده درون مخزن یا لوله فرآیندی را به صورت مستقیم فراهم میکند. اپراتورها با استفاده از شیشه دید میتوانند:
- مراحل تولید را به صورت بصری تأیید کنند
- تغییرات رنگ، قوام و شفافیت سیالات را بررسی کنند
- سطح مایعات داخل مخازن را پایش کنند
نوع پیشرفتهتر این ابزارها، تحت عنوان Sight Flow Indicator یا لوله دید، امکان مشاهده جریان، سرعت و جهت حرکت سیال در خطوط لوله را فراهم میکند و برای کنترل کیفیت و بازرسی محصولات در فرآیندهای صنعتی و آزمایشگاهی بسیار کاربردی است.
تاریخچه استفاده از شیشههای دید
شیشههای دید از دیرباز در صنعت کاربرد داشتهاند. اولین نمونهها به دیگهای بخار لوکوموتیوها بازمیگردند، جایی که این ابزارها برای اطمینان از حفظ سطح آب و ایمنی عملکرد به کار گرفته میشدند. امروزه، این ابزارها در صنایع فرآوری بهداشتی و غذایی برای تأیید مراحل تولید، بررسی شفافیت محصول و کنترل کیفیت استفاده میشوند.
انواع شیشههای دید
۱. شیشه سایت گلس پنجرهای ساده (Simple Window Sight Glass)
این نوع شیشه شامل یک دیسک شفاف است که بین دو حلقه فلزی با واشر (گاسکت) قرار میگیرد. قابلیت جداسازی آسان برای تمیزکاری، از مزایای اصلی آن است و بیشتر برای فرآیندهای کمفشار مناسب میباشد.
۲. شیشه دید جوش داده شده (Fused Sight Glass)
در کاربردهای با فشار و ایمنی بالا، شیشه دید جوش داده شده استاندارد صنعتی محسوب میشود. در این نوع، شیشه به صورت دائمی به حلقه فلزی جوش داده میشود و مقاومت بسیار بالایی در برابر شکستهای ناگهانی دارد. این طراحی، تحمل فشار عملیاتی و حاشیه ایمنی را بهطور همزمان تضمین میکند.
مواد سازنده شیشههای دید
شیشههای دید بر اساس نیاز عملیاتی و شرایط محیطی از مواد مختلف ساخته میشوند:
- شیشه سودالایم (Soda Lime Glass): مناسب برای فرآیندهای کمفشار و دمای پایین
- شیشه بوروسیلیکات و پلاستیک آکریلیک: مقاوم در برابر دمای تا ۲۸۰ درجه سانتیگراد و شوک حرارتی
- شیشه کوارتز و یاقوت (Sapphire Glass): برای دماهای بالاتر از ۲۸۰ درجه و مقاومت بالا در برابر شوک حرارتی و خوردگی
- پلاستیکهای تخصصی: مانند آکریلیک یا پلیکربنات، سبک، ایمن و قابل شکلدهی در طرحهای متنوع
مزایا و محدودیتهای شیشههای دید پلاستیکی
مزایا:
- مقاومت بالا در برابر شکست و ضربه
- پایداری شیمیایی در برابر اسیدها و بازها
- استحکام مناسب و جایگزینی قابل اعتماد برای شیشه
- مقرونبهصرفه و اقتصادی
- قابلیت شکلپذیری و طراحی سفارشی
محدودیتها:
- تحمل دمای پایینتر (معمولاً زیر ۱۵۰ درجه سانتیگراد)
- حساسیت به سایش و کاهش شفافیت در طول زمان
نکات کلیدی در انتخاب شیشه دید
برای انتخاب مناسبترین شیشه دید، عوامل زیر باید مدنظر قرار گیرد:
- حداکثر دمای عملیاتی – انتخاب مادهای که در دمای موردنظر مقاومت کند
- شوک حرارتی – بررسی توان تحمل تغییرات سریع دما
- خوردگی و شیمیایی بودن سیال – انتخاب شیشه یا پلاستیک مقاوم
- سایش و تماس با ذرات معلق – انتخاب مواد مقاوم در برابر فرسایش
- فشار و ضربه – استفاده از شیشههای جوش داده شده یا پلاستیکی قالبگیریشده در شرایط پر فشار

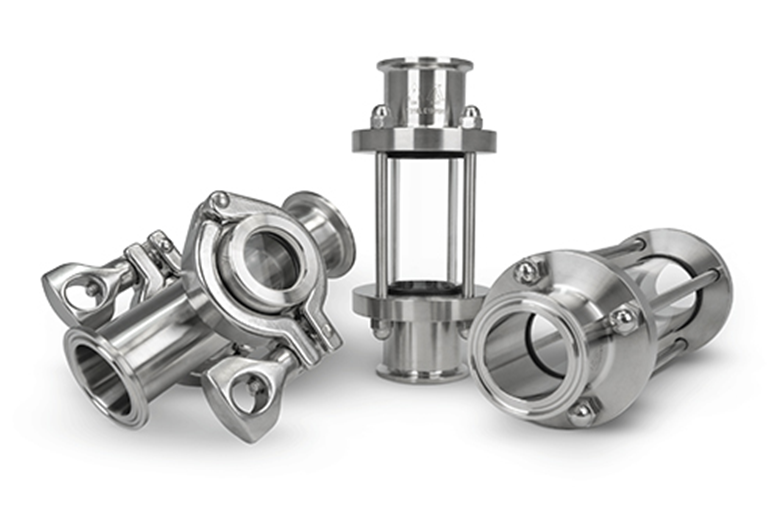

شیشههای دید عرضهشده توسط CSI
شرکت CSI با همکاری SPI شیشههای دید تخصصی و استاندارد برای صنایع فرآوری بهداشتی ارائه میکند. ویژگیهای این محصولات شامل:

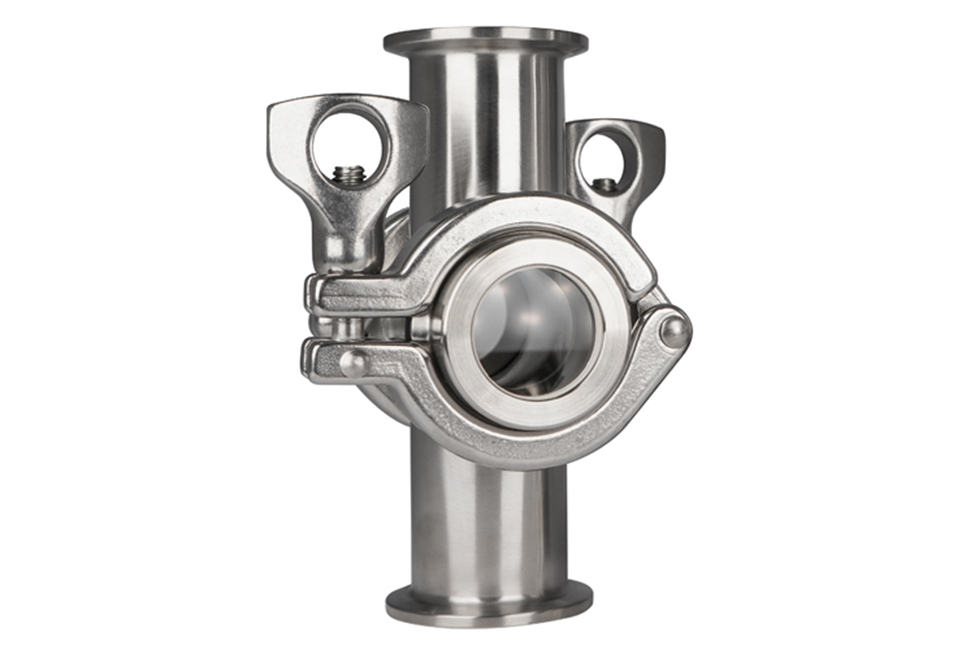

- انواع خطی (In-line) و مخزنی (Tank)
- قابلیت جداسازی برای تمیزکاری آسان
- استفاده از شیشه بوروسیلیکات با اتصالات تری-کلمپ
- گواهینامه 3-A برای استاندارد بهداشتی
این شیشهها در صنایع غذا، نوشیدنی، لبنیات، زیستفناوری و داروسازی بهکار گرفته میشوند و امکان نظارت دقیق فرآیندها را بدون تماس با محیط خارجی فراهم میکنند.
جمعبندی
شیشههای دید ابزاری حیاتی برای کنترل کیفیت، ایمنی و نظارت بر فرآیندهای صنعتی و بهداشتی هستند. با انتخاب درست نوع شیشه، جنس مواد و طراحی مناسب، میتوان بازدهی، ایمنی و طول عمر تجهیزات فرآوری را به حداکثر رساند. شیشههای دید CSI با طراحی پیشرفته و کیفیت بالا، انتخابی مطمئن برای صنایع حساس و فرآیندهای بهداشتی به شمار میروند.
